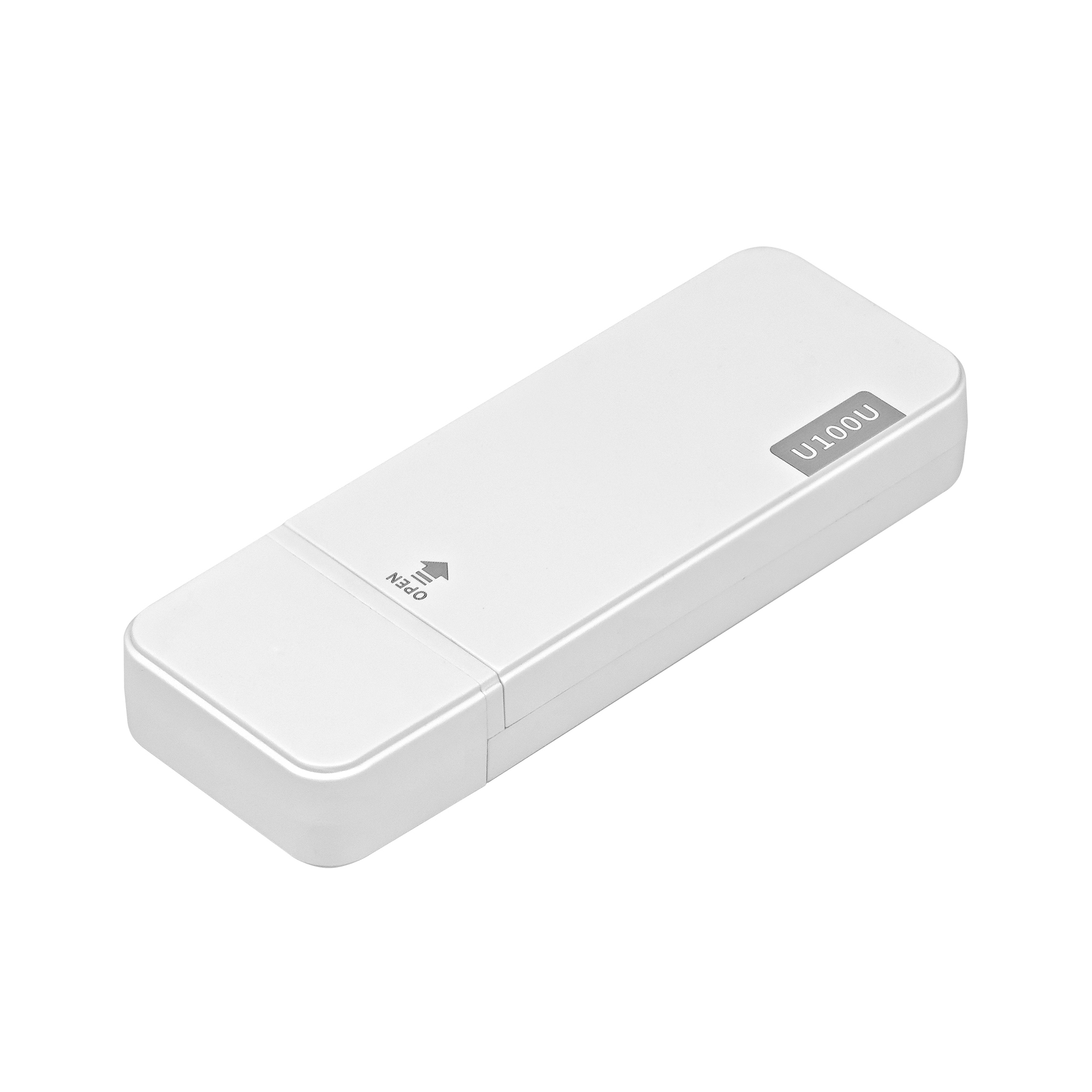

SIO-U100U（DTU固件)
1. 簡介
U100U 核心板是由銀爾達（yinerda）基于合宙Air780EP模組推出的USB供電DTU 。小巧、穩定、可靠。能夠把接收網絡數據、短信自動發送到目標服務器。
特性如下:
1) 支持5V USB直插供電，USB接口；
2) 工作環境為-35℃-75℃；
3) 支持外部獨立硬件看門狗，不死機；
4) 支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
5) 支持標簽logo定制服務；
6) 支持二次開發定制。
7)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5V USB供電 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
TTL | 1路 | 產測串口，3.3V電平 |
尺寸 | 34*87mm | |
安裝方式 | USB直插 | |
2.2. 4G 模塊功耗參考
待機電流為 DTU 保持服務器網絡連接，不發數據的時候的平均電流；5V 發送數據的電流平均約30ma計算；
編號 | 供電電壓 | 關閉全部 LED | 待機電流 | 備注 |
1 | 5V | N | 5.7~8ma | |
2 | 5V | Y | 5.1~7ma |
2.3. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | USB | 電源/USB | 5V USB供電接口，同時也是USB接口，用來下載程序或者調試日志。 |
2 | 4G天線 | ||
3 | BOOT按鍵 | 強制升級按鍵；按下按鍵，再上電設備，模組進入下模式 | |
4 | Relaod | Reload 按鍵，按7秒恢復出廠設置 | |
5 | TTL | 產測串口，放到外殼內部 | |
6 | NET LED RDY LED | 設備狀態指示燈 | |
7 | SIM卡 | 大卡，插卡方向隨卡槽上絲印插入 |

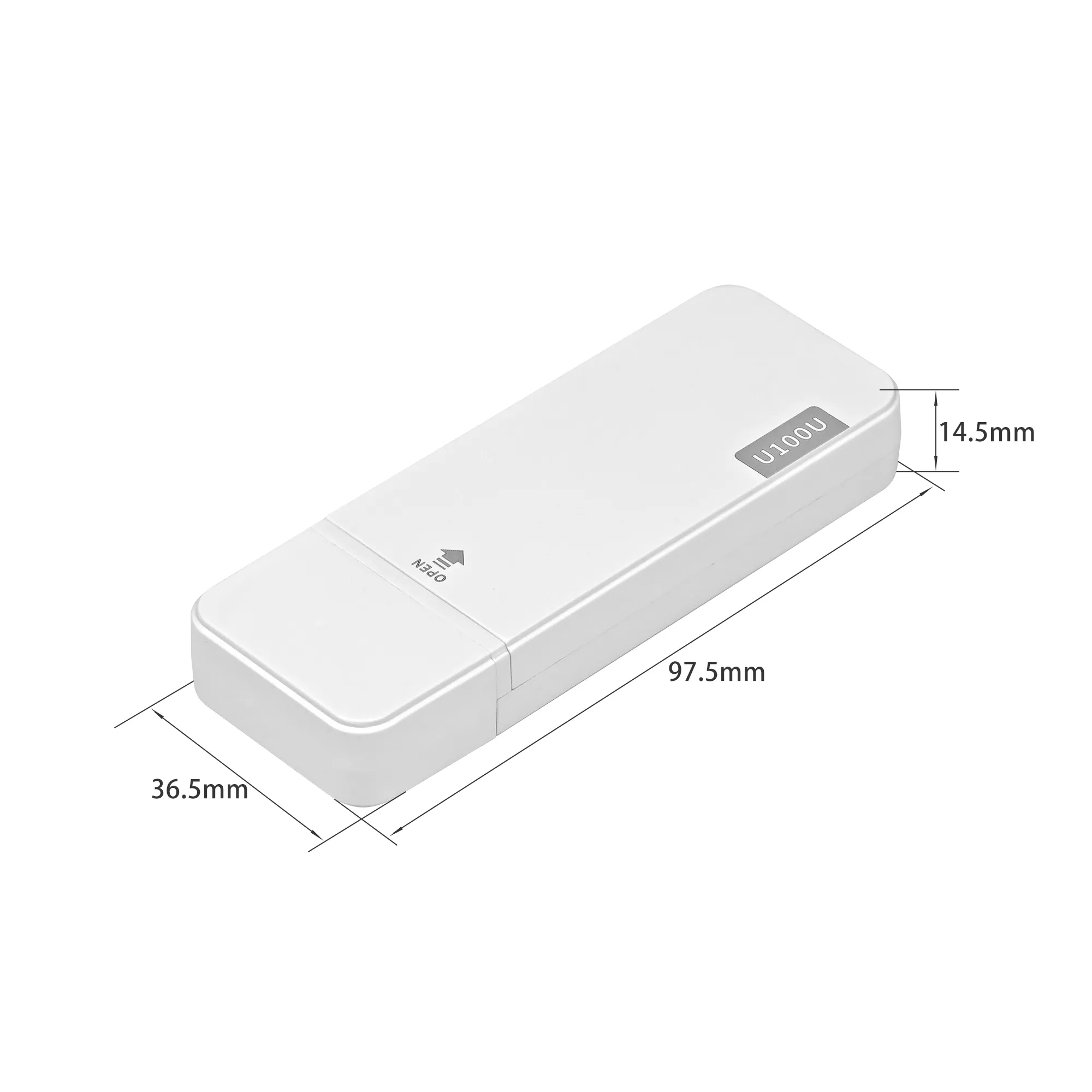

2.4. 硬件尺寸
3. NET LED 狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法

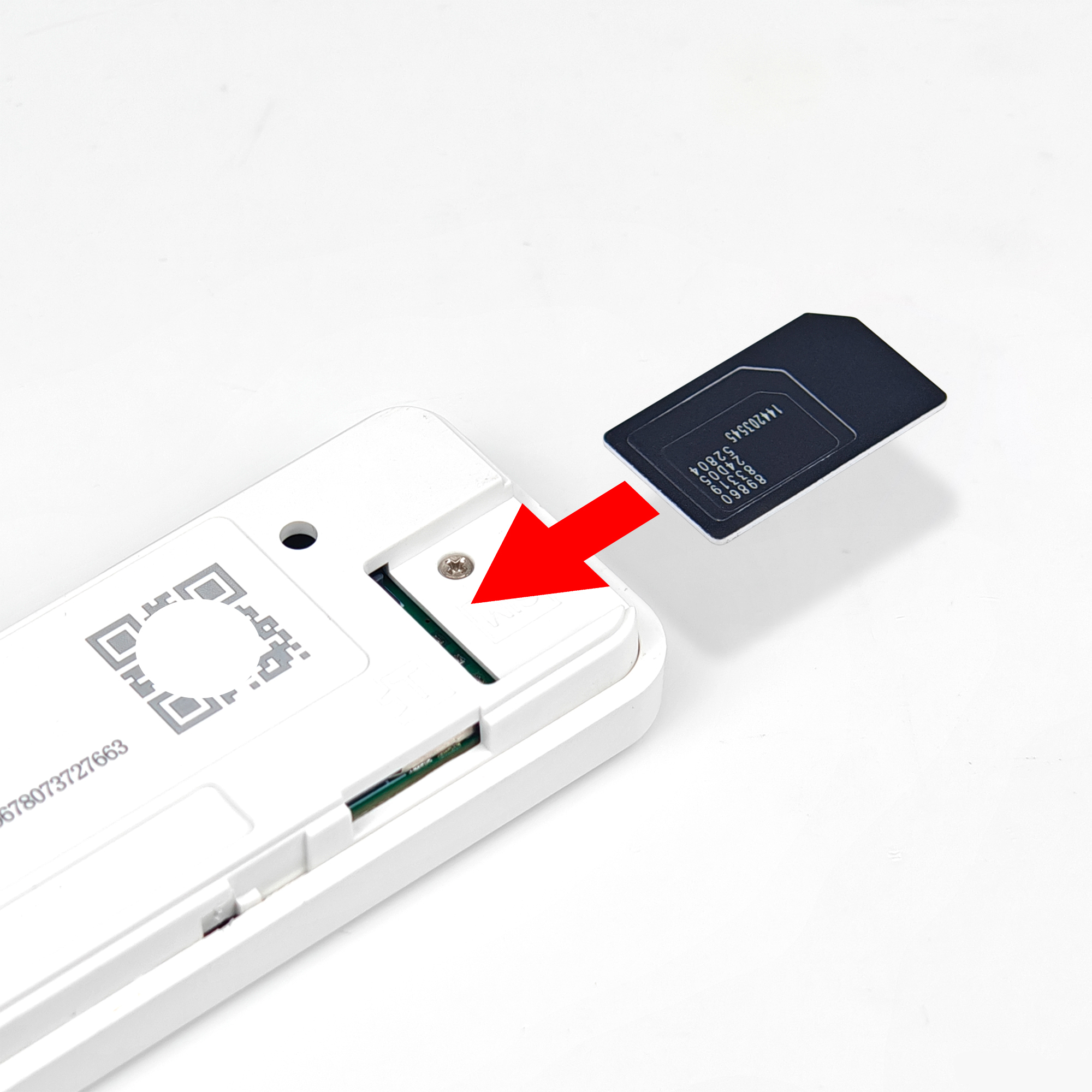

插卡方向
